A Tonewinner 240 W-os 2 csatornás beépített előerősítőt gyárt

A modern otthonok kiváló minőségű és divatos termékek iránti igényének kielégítésére a Tonewinner kifejlesztette a HIFI termékek új generációját. Az AD-86D HI-FI egyike ezeknek a termékeknek, amely a középkategóriás HiFi erősítők új generációja, hogy megfeleljen a fiatal audiorajongók divatos megjelenés és kiváló hangzás iránti igényének. Kína legjobb 10 audiomárkájaként a Tonewinner több mint 30 éves tapasztalattal rendelkezik akusztikus termékek tervezésében és gyártásában. Eredeti beszállítóként a Tonewinner mindig szeretettel várja a forgalmazókat, partnereket és vásárlókat szerte a világon.

  • Modell

    AD-86D
  • Csatornák

    2.0
  • Erő

    2*120W
  • GW

    23KG

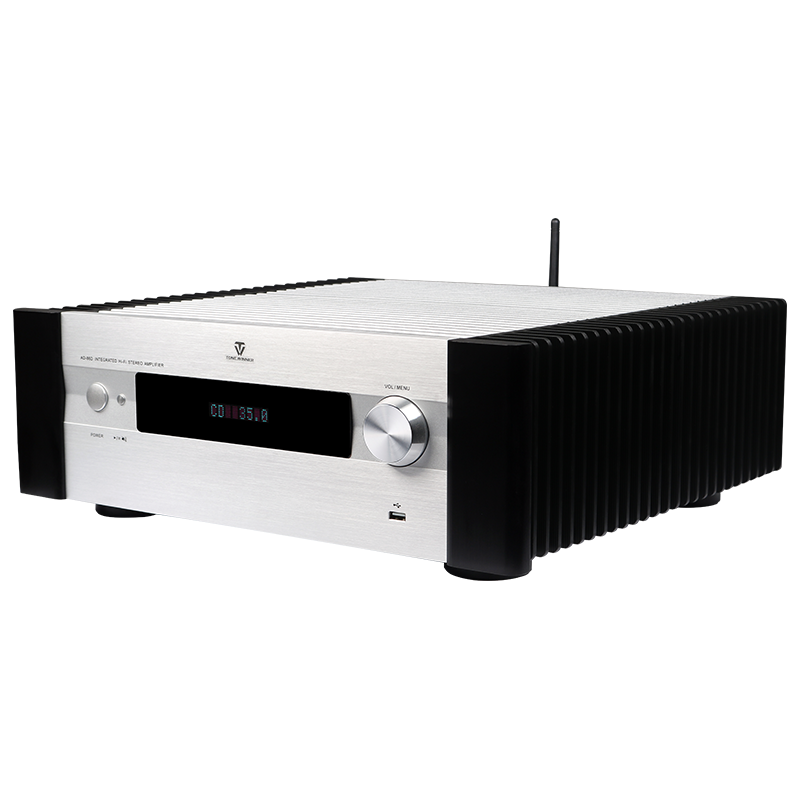

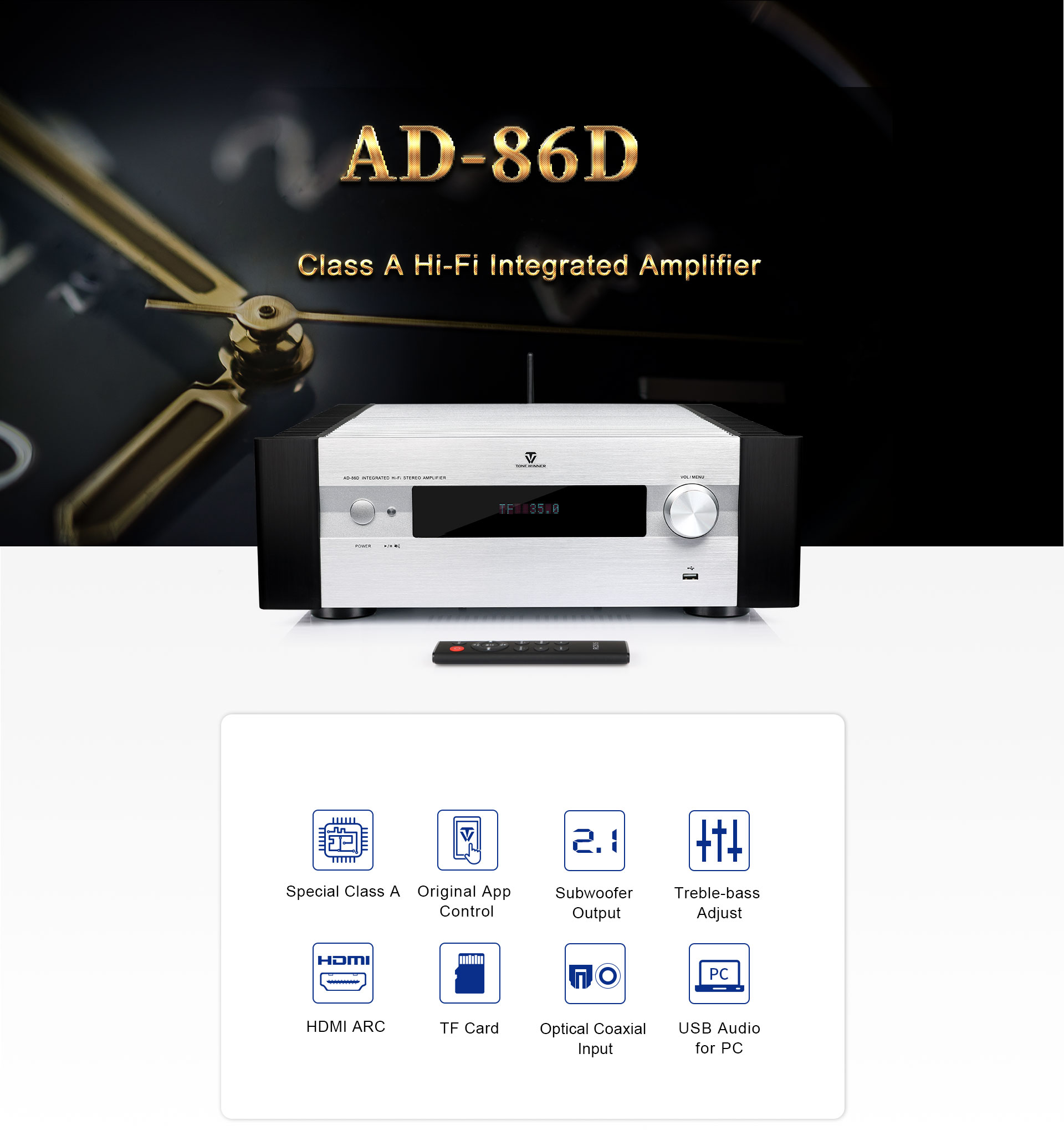

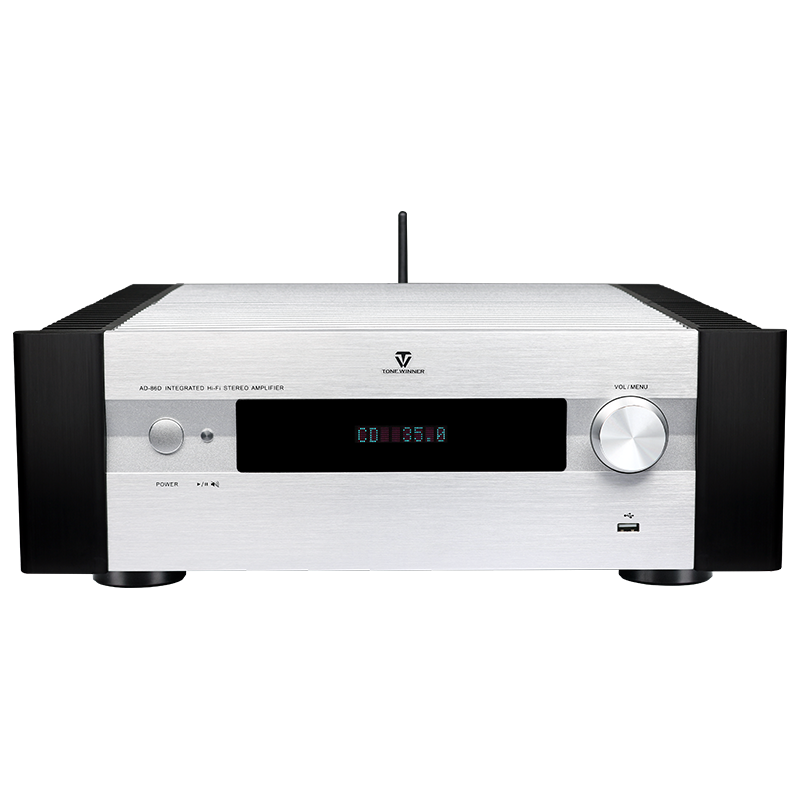

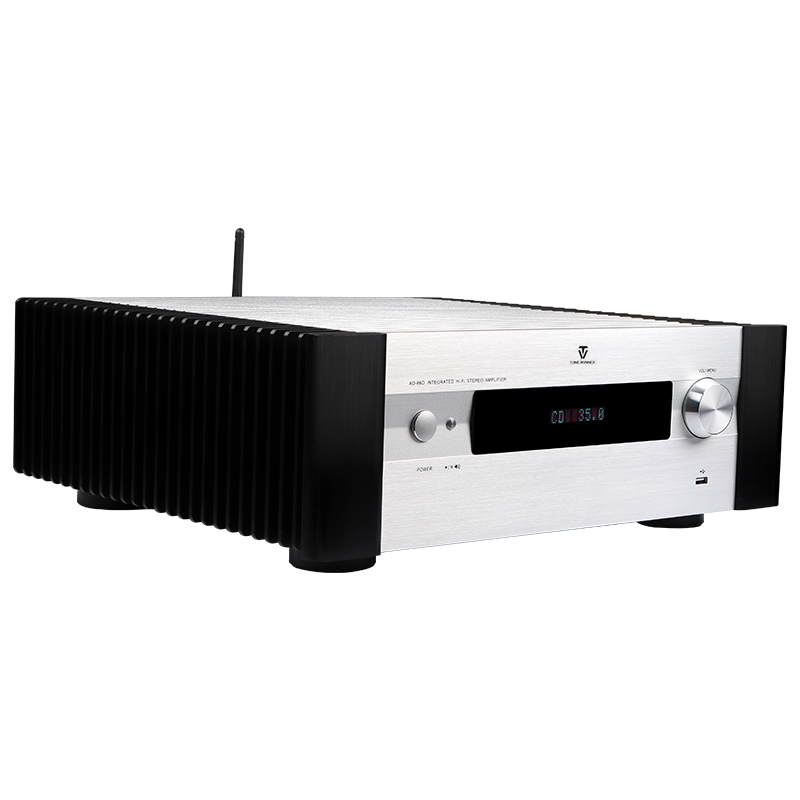

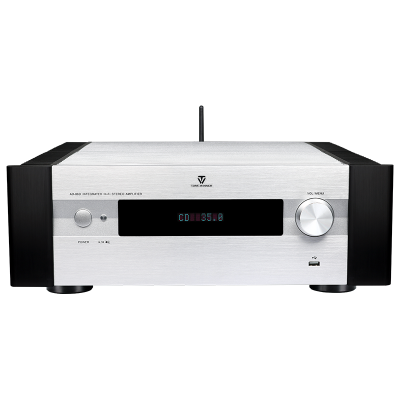

AD-86D

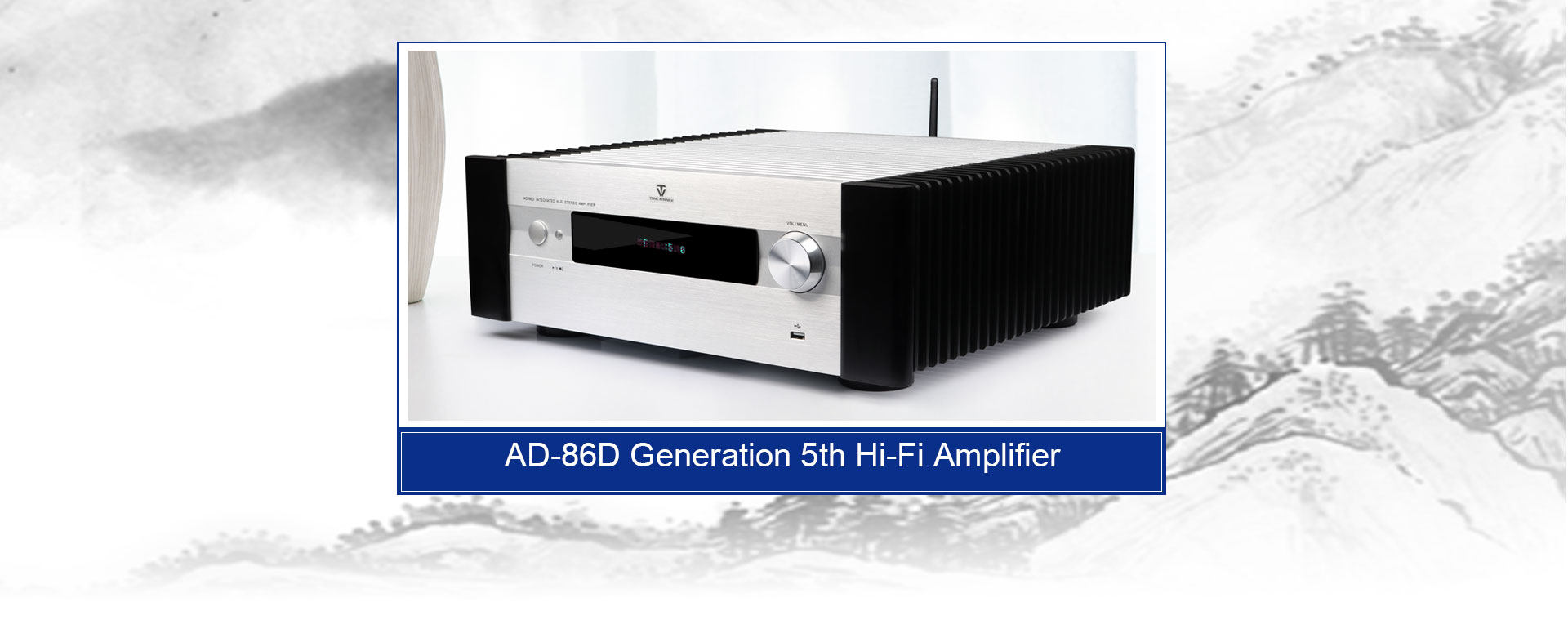

A osztályú Hi-Fi integrált erősítő

Generációs frissítési előzmények

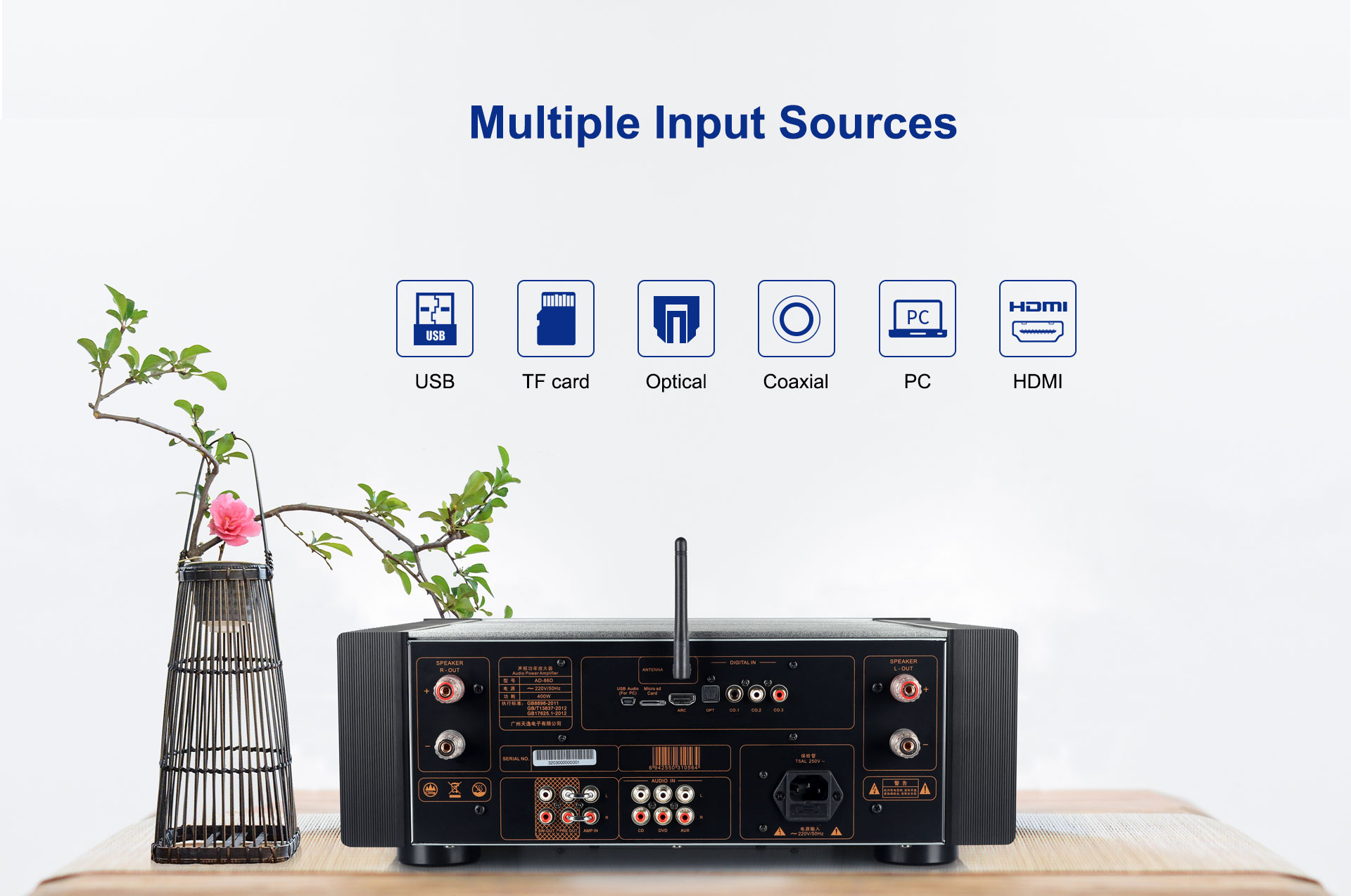

Több bemeneti forrás

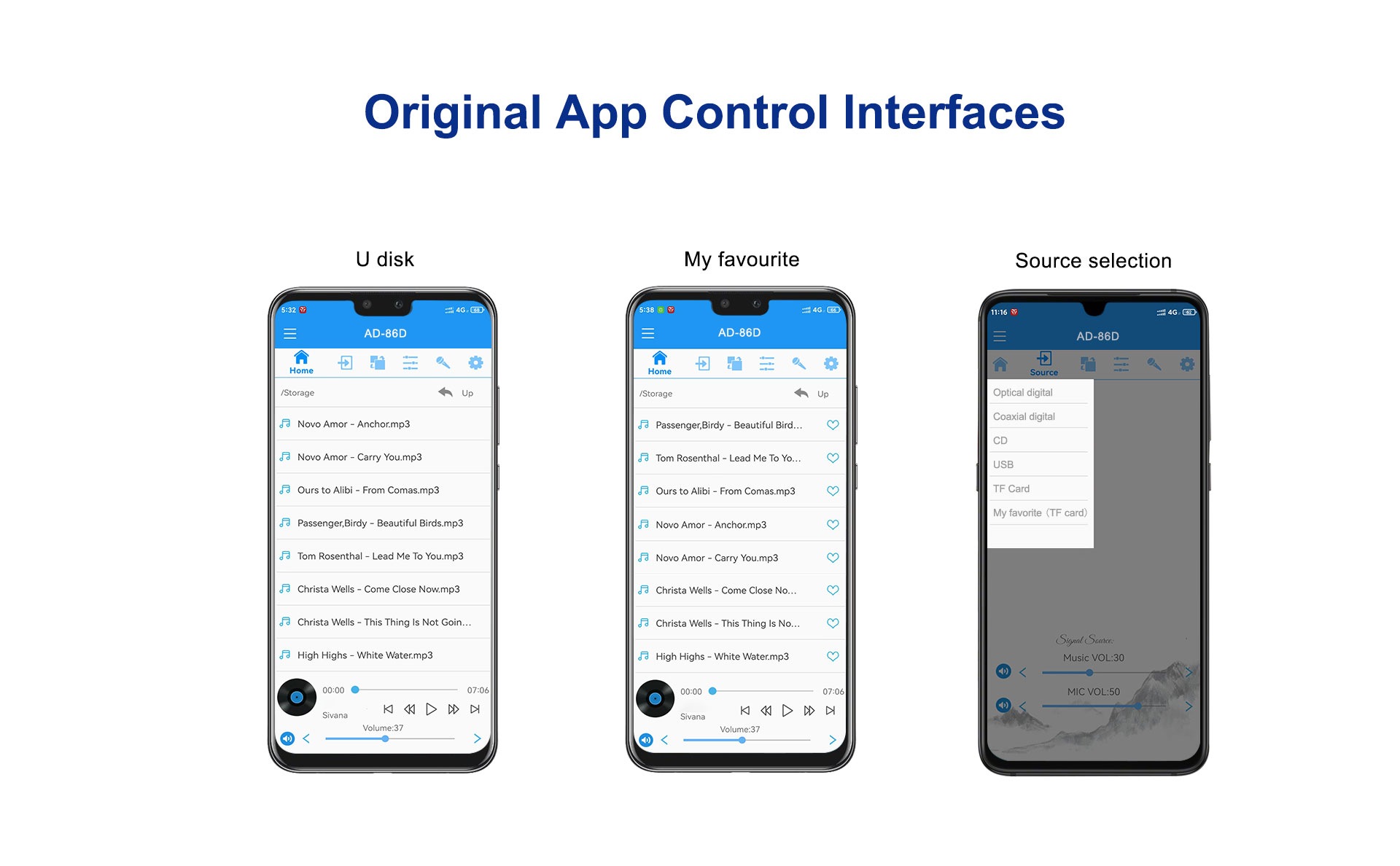

Eredeti alkalmazásvezérlő interfészek

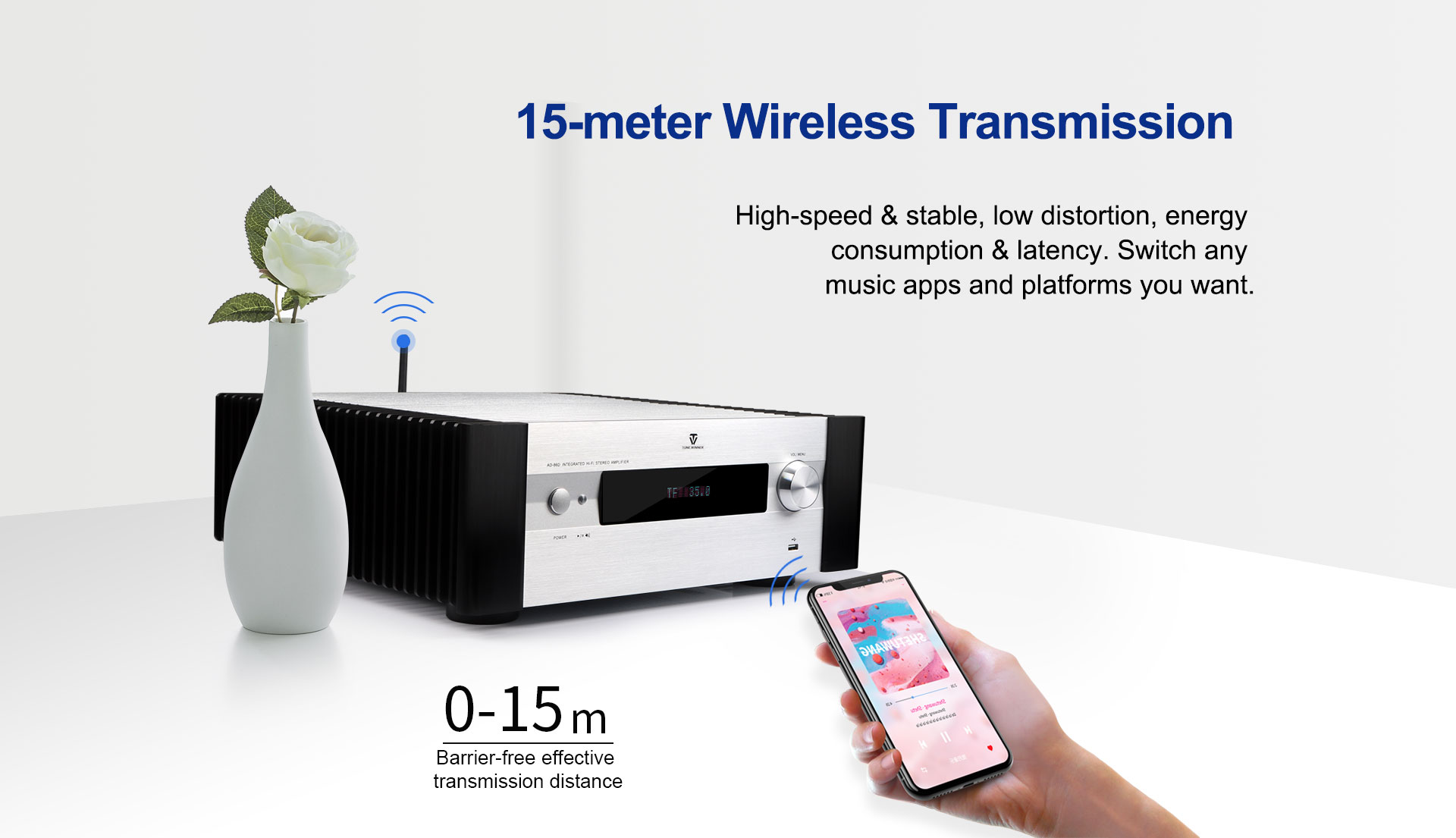

15 méteres Bluetooth átvitel

Nagy sebesség és stabil, alacsony torzítás, energiafogyasztás és késleltetés.

Válts bármilyen zenei alkalmazást és platformot.

128G a veszteségmentes hanghatásért

Támogatja a 128G USB lemezt és TF kártyát, valamint támogatja az APE, FLAC, WAV, MP3, WMA formátumokat.

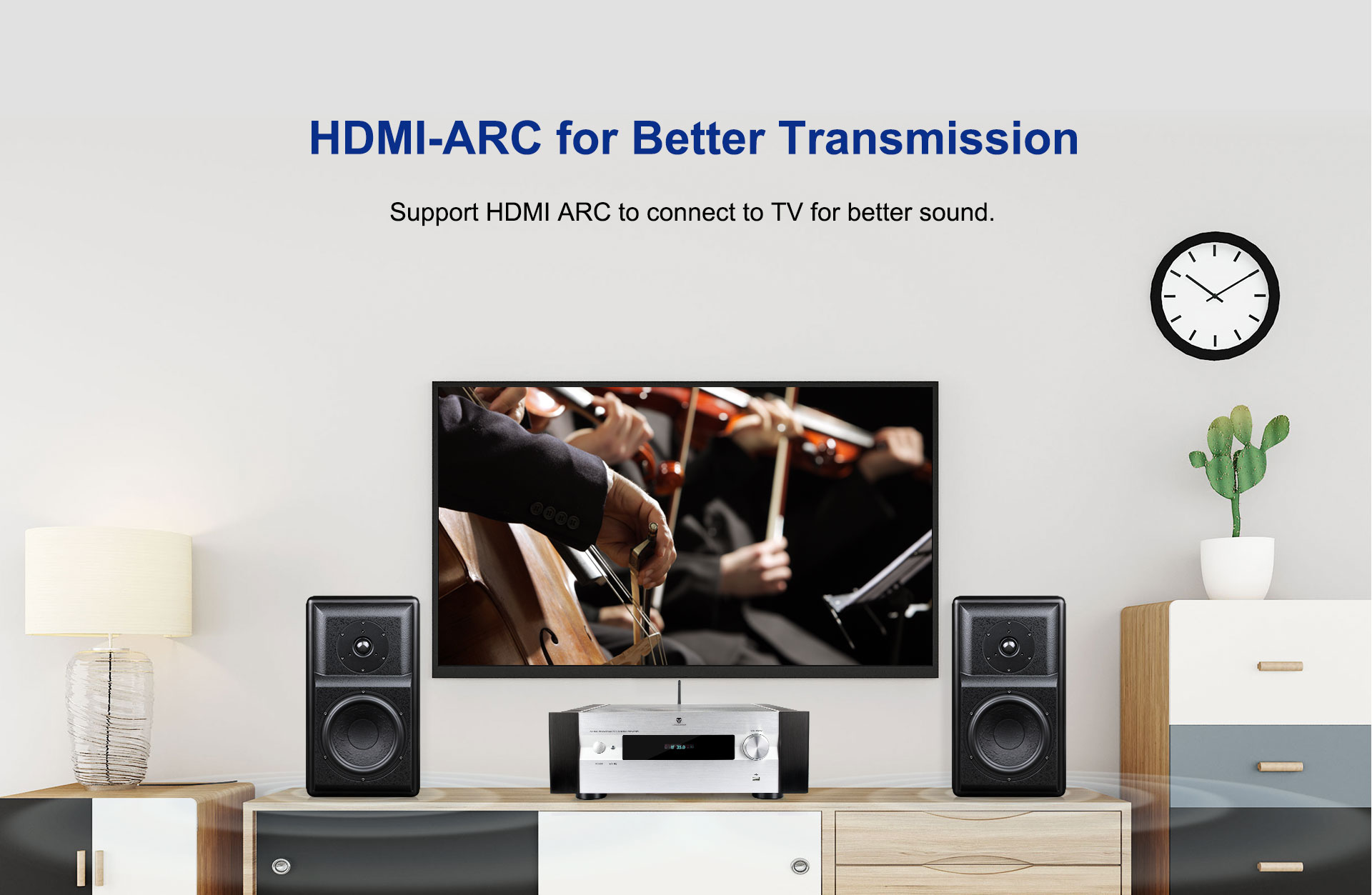

HDMI-ARC a jobb átvitelért

Támogatja a HDMI ARC-t a TV-hez való csatlakoztatáshoz a jobb hangzás érdekében.

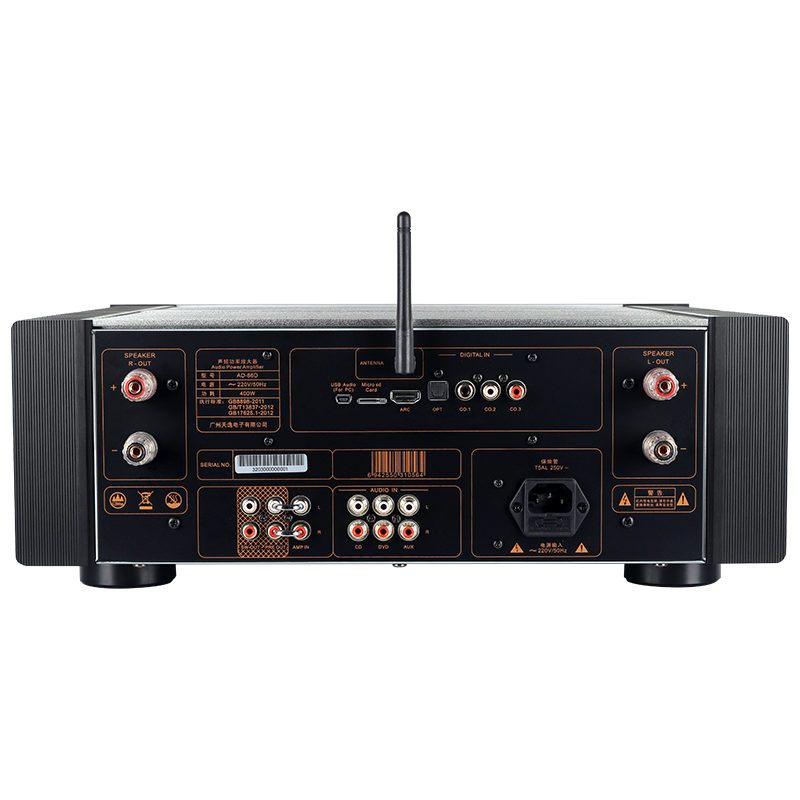

Több csatlakozási lehetőség

1 utas USB audio PC-hez, 1 utas optikai bemenet és 3 utas koaxiális bemenet, amely kezeli a PCM192 kHz/24 bitet a digitális eszközökhöz.

Egylépcsős integrált erősítő és erősítő kapcsoló

A PRE OUT aljzatok és az AMP IN aljzatok rövidzárlati gyűrűvel vannak összekötve, hogy jeleket küldjenek erről a készülékről, és integrált erősítővé váljanak. Húzza le a rövidzárlati gyűrűt, és kap egy független erősítőt, így a bemeneti jelek átjuthatnak az „AMP IN” csatlakozón.

Mélysugárzó Magas-mélyhang-beállítás

Többkamrás belső elrendezés

A tápegység, a bemenet, az energiatároló, valamint a bal és jobb erősítőcsatorna területei kamrákra vannak osztva, hogy csökkentsék a szabad elektromágneses hullámok interferenciáját.

Hi-Fi áramkör tervezés

Az előerősítő rész kiváló minőségű műveleti erősítőt alkalmaz, az erősítő rész pedig egy tipikus egyvégű bemeneti, kétvégű kimeneti differenciálerősítő áramkört alkalmaz, amely alacsony bemeneti zajjal rendelkezik, és nagymértékben javítja a feszültségerősítést.

A közös bázisú erősítő áramkört az áramkör teljesítményének javítására használják, és a hőmérséklet-kompenzáció és az áramnövelő rész után az erősítő kimeneti áramkör erős támogatást nyújt a hangsugárzóegységek hangkibocsátására.

Nagy kapacitású szűrőkondenzátor

6 egyedi szűrőkondenzátor, összesen 57 400 μF kapacitással erős támogatást nyújt.

Nagy teljesítményű toroid transzformátor

400VA nagy teljesítményű gyűrűs transzformátor működik áramforrásként

és nagy teljesítményű támogatást nyújt az egész gép meghajtásához.

AD-1955 DAC dekódoló chip

Támogatja a 24 bites, akár 192 kHz-es mintavételezési frekvenciájú PCM audio adatokat

 és körülbelül 120 dB SNR/DNR (nem némítva) 48KHz-es mintavételezési frekvencián

(A-súlyozott) függő digitális szűrővel és D/A konverterrel.

A rugalmas soros adatbeviteli port lehetővé teszi a ragasztó nélküli összekapcsolást

különféle eszközökhöz, és csökkenti a dekódolás során előforduló hibákat is.

Nagy teljesítményű Toshiba tranzisztor

Összesen nyolc TTC-5200/TTA1943 nagy teljesítményű Toshiba tranzisztor működik együtt, hogy fényes magas hangokat, analitikus középtartományt és hangos basszust kínáljanak.

OPA1678 műveleti erősítő

Kilenc OPA1678 opcionális erősítőt fogad be

TI cég alkotni teljes egyensúlyt erősítő

elemző és meleg hangzást biztosító szerkezet.



Részletek





















Paraméterek











SNR: ≥96 dB (A-súlyozott, E=1V)

Frekvencia tartomány: 20Hz-60KHz (+1/-3 dB)

THD: ≤0,05% (1KHz, normál munka)

Kimeneti teljesítmény: 120 W*2 Rms/8Ω (THD=1%, 1KHz)

Névleges impedancia: 4 ~ 8 ohm

Erősítés: 42dB

Bemeneti impedancia:   10K

ÉNy: 18,5 kg, GW: 23 kg

Tápfeszültség: ~220V (50Hz)

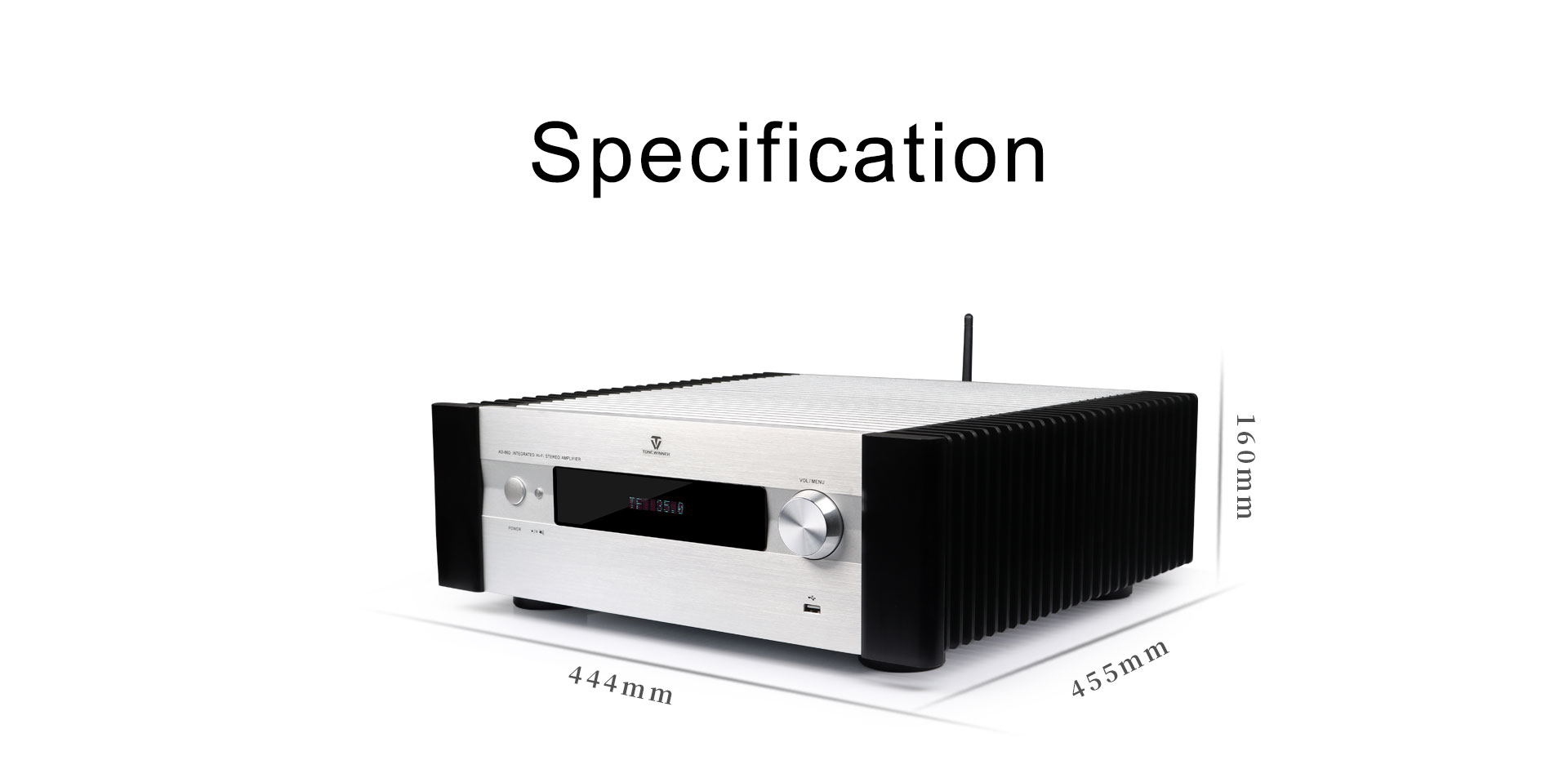

Teljes méret:   444x455x160mm

Az egység teljesítményfelvétele:  400W/8Ω



Paraméterek
AD-86D
Csatornák
2 (2,0)
THD
<0,05% (1KHz, normál üzemállapot)
SNR
>96 dB (A tömeg)
Teljesítmény
120W (8Ω egy csatorna, 1KHz, THD=1%)
Frekvenciaválaszok
20Hz-60KHz (+1/-3dB)
Névleges impedancia
8 ohm
Egységfelhasználás
400W/8Ω
Egységnyereség
42 dB
Bemeneti impedancia
10K
Illessze az impedanciát
4~8Ω
NW
12,2 kg
Méret
444*413*66mm
kiegészítők
utasítás, vezeték, tanúsítvány, távvezérlő



A modern otthonok kiváló minőségű és divatos termékek iránti igényének kielégítésére a Tonewinner kifejlesztette a HIFI termékek új generációját. Az AD-86D HI-FI egyike ezeknek a termékeknek, amely a középkategóriás HiFi erősítők új generációja, hogy megfeleljen a fiatal audiorajongók divatos megjelenés és kiváló hangzás iránti igényének.



Az AD-86D A osztályú Hi-Fi integrált erősítő áttekintése

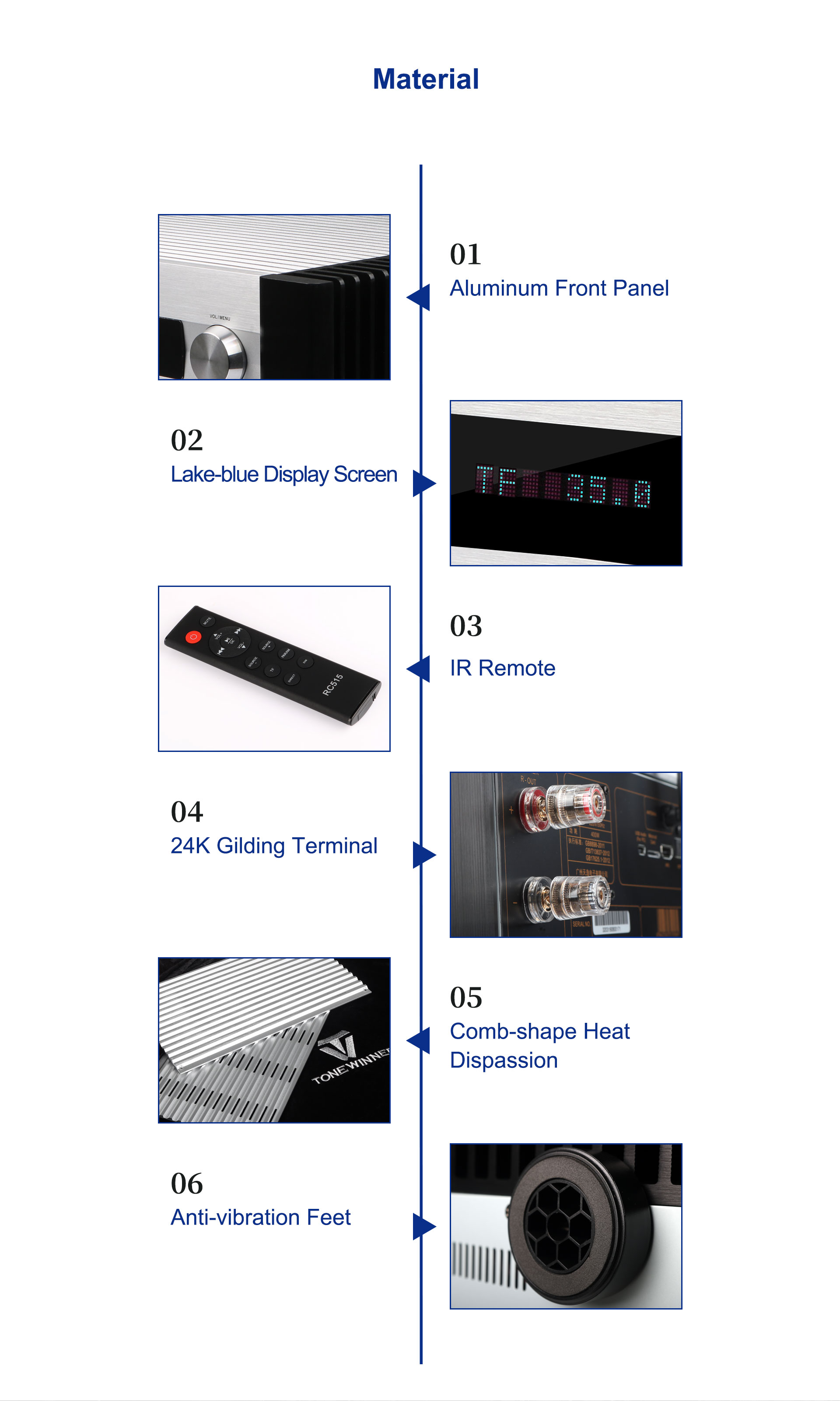

1. Külső tervezés

Az AD-86D alumíniumötvözetből készült szekrénye klasszikus fekete és ezüst színű, és eloxált, hogy a felület polírozott és fényes maradjon a hosszú távú használat érdekében. Az előlap simán V alakúra ívelt, és tókék kijelzővel díszített. A panelen vagy a távirányítón található gombok és gombok mind jó színben és textúrában készültek és csiszoltak. Az elegáns lineáris és ívelt kialakítás a legtöbb helyiséghez illeszkedik, és jó érzést kelt.

2. Belső tervezés

Az előerősítő rész a nagy pontosságú műveleti erősítőt, az erősítő rész pedig differenciálerősítő áramkört és összesen nyolc TTC-5200/TTA1943 nagy teljesítményű Toshiba tranzisztort alkalmaz. A hosszú szervomotor áramkör és a megfelelő negatív visszacsatoló áramkör a gép működésének stabilizálására, a torzítás minimalizálására és a teljesítmény javítására szolgál.

Összesen hat szűrőkondenzátor van testreszabva, hogy illeszkedjen a géphez, és akár 57 400 kapacitást is támogatjon, amelyek jó tulajdonságokat mutatnak a feszültségellenállás értékében, a hőmérséklet-ellenállási értékben és a kapacitásértékben.

A TI cég kétcsatornás OPA1678 műveleti erősítője magasabb rendszerszintű teljesítményt kínál, mint az audio áramkörökben általánosan használt hagyományos op erősítők. Alacsony, 4,5 nV/√Hz-es zajsűrűséget és 0,0001%-os alacsony torzítást ér el 1 kHz-en, ami javítja az audiojel hűségét. Ezenkívül 2 kΩ-os terhelés mellett 800 mV-on belüli sín-sín kimeneti lengést is kínál, ami növeli a belmagasságot és maximalizálja a dinamikatartományt.

Az NJW1194 egy 2 csatornás elektronikus hangerő, 4 bemenet, 1 kimenet sztereó hangválasztóval és hangszínszabályzóval. Alacsony zajszintet és alacsony torzítást biztosít az ellenállás létra áramkörével. -117 dBVtípusú alacsony kimeneti zajt, -120 dBtyp csatornaleválasztást és 0,5 dB-es lépést tesz lehetővé a magas-mély hangerő beállításához.

Az Analog Devices cég AD-1955 dekódoló chipje támogatja a 24 bites, 192 kHz-es mintavételezési frekvenciájú PCM audio adatokat.



Hi-Fi sztereó erősítő funkciója

3. Főbb jellemzők

  • Bemenetek: 1 utas USB-Audio, 1 utas optikai, 3 utas koaxiális, 3 utas analóg.
  • Támogatja a 128G TF kártyát vagy USB-lemezt, és kezeli a WAV, FLAC, AFE stb. zenei formátumokat.
  • Támogatja a vezeték nélküli Bluetooth-ot, stabil és nagy sebességű.
  • Támogatja a HDMI-ARC-t a TV-hez való csatlakozáshoz.
  • Támogatja az eredeti alkalmazásvezérlőt a zenelejátszáshoz és beállításhoz.
  • Támogatja a mélynyomó kimenetet a 2.1 csatornás kialakításhoz.
  • Támogatja az egylépcsős integrált erősítőt és az erősítő kapcsolót.

4. Hangeffektus

Az AD-86D széles frekvenciatartományt támogat a legtöbb zenetípushoz, és analitikus ének- és hangszerhangzást biztosít. Jó csatornaelválasztásával, akár klasszikus, akár rockzene esetén, az AD-86D fényes magas hangokat, dús középtartományt és hangos basszust biztosít.
