Pontos számokra van szükség a Dolby Atmos sugárzók megfelelő elhelyezéséhez. Egy 5.1.2-es rendszerben szereljen fel két mennyezeti sugárzót 45°-os magasságban vagy a vízszintestől számított 65°-ban. A 7.1.4-es elrendezés négy felső sugárzót használ 45°-ban a fő hallgatási pozíció előtt és 135°-ban mögötte. A 9.3.4-es rendszer elöl széles és hátsó mennyezeti pozíciókkal egészül ki.

A magasság ugyanolyan fontos. Szerelje fel a mennyezeti sugárzókat 30–55 hüvelykkel a fülmagasság felett, és irányítsa mindegyiket a fő hallgatási pozíció felé. A Dolby útmutatása szerint az egyes felső sugárzók akusztikai központja legalább 2,4 m magas legyen, nagyjából 1,2 m-rel az 1,2 m-es fülmagasság felett, megadott maximum nélkül. Az alsó réteg egy alapszabályt követ: minden fülmagasságban lévő magassugárzó a ülő fülmagasságban, körülbelül 36–42 hüvelyk magasságban helyezkedik el. A Tonewinner TD-8 7.1 házi mozi sugárzórendszer szilárd alapot biztosít ezekhez a szögekhez.

Minden mennyezeti sugárzót a fő hallgatási pozíció felé irányítson, ne pedig közvetlenül lefelé.

Főbb tudnivalók

• A pontos Dolby Atmos hangzás érdekében a mennyezeti sugárzókat 45°-os magasságban (a vízszintestől 65°-ra) szerelje fel.
• A mennyezeti sugárzókat tartsa 30–55 hüvelykkel a fülmagasság felett, és irányítsa őket a fő hallgatási pozíció felé.
• A hangok zökkenőmentes pásztázásához minden alsó rétegbeli magassugárzót állítson be az ülő fülmagasságba (36–42 hüvelyk).

Mit jelentenek a számok a Dolby Atmosban?

Az 5.1.2, 7.1.4 és 9.3.4 olvasása

Minden Dolby Atmos címke három számot tartalmaz, és minden pozíció valami konkrétat árul el az elrendezésről. Olvassa a jelölést balról jobbra, és másodpercek alatt megfejthet bármilyen konfigurációt.

Ezt a sémát minden elrendezésre alkalmazhatja. Egy 5.1.2-es rendszer öt alsó csatornát, egy LFE csatornát és két mennyezeti csatornát biztosít. A 7.1.4-es rendszer hét alsó csatornára, egy LFE csatornára és négy magassági csatornára skálázódik fel. A 9.3.4-es elrendezés két további alsó csatornával és két további mélynyomóval egészül ki.

Alsó réteg vs. mennyezeti csatornák

Az alsó réteg és a mennyezeti csatornák különböző feladatokat látnak el, ezért a telepítés során külön rendszerként kell kezelni őket. Az alsó csatornák a szoba falaihoz és padlójához rögzített hangokat szólaltatják meg. Képalkotásuk nagymértékben függ a sugárzó elhelyezésétől, ezért a sugárzópárok közötti szögméret fontos. A mennyezeti csatornák a magasban lévő objektumokat és a fej feletti pásztázásokat jelenítik meg. Egy fizikai felső-középső sugárzó diszkrétebb mennyezeti képalkotást nyújt, mint a távoli elülső és hátsó magasságok közötti fantomképalkotás.

Egy figyelmeztetés vonatkozik a széles csatornákra. Ahogy a Dolby útmutatása megjegyzi:

„Az Atmos csak a mozgó objektumokhoz használ széles sugárzókat, így az alsó hangok (a legtöbb filmben rengeteg van belőlük) gyengén szólnak az olyan elrendezésekben, amelyek a széles sugárzókra támaszkodnak a fő és az oldalsó sugárzók közötti erős kép áthidalásához. A felső középső sugárzónak általában nincs ilyen problémája.”

Általános elhelyezési elvek

A fő hallgatási pozíció megtalálása

Ebben az útmutatóban minden szög egyetlen pontból sugárzik ki: a fő hallgatási pozícióból (MLP). Válassza ki azt az ülést, ahol a legtöbb tartalmat nézi. Az ülés fülmagasságától mérjen, ne a padlótól. Jelölje meg az MLP-t egy egyszerű alaprajzon. Minden vízszintes szög és távolság erre az egy pontra hivatkozik. A középre helyezett MLP szimmetrikus sugárzótávolságot és kiegyensúlyozott képalkotást biztosít az elülső színpadon.

Fülmagasság és az alsó réteg

Minden alsó rétegbeli magassugárzót állítson be az ülő fülmagasságba, nagyjából 36–42 hüvelyknyire a padlótól. Ez az alapszint a hang vízszintes síkját a füléhez igazítja. Mérje meg saját ülő fülmagasságát egy mérőszalaggal. Használja ezt a számot a bal, a középső, a jobb és a térhatású sugárzókhoz. Az alsó rétegben a konzisztens magassugárzó-magasság megőrzi a csatornák közötti zökkenőmentes pásztázást.

A Dolby ajánlott mennyezeti szöge

A Dolby a mennyezeti sugárzókat 45°-os magasságban határozza meg, ami a vízszintestől számított 65°-nak felel meg. Mérje meg ezt a szöget az MLP-től az egyes felső sugárzók akusztikai központjáig. Minden mennyezeti meghajtót az MLP felé irányítson, ne pedig közvetlenül lefelé. Az alábbi táblázat összefoglalja az alapvető elhelyezési értékeket.

Mérjen meg minden mennyezeti szöget a fő hallgatási pozícióból, és a rögzítés véglegesítése előtt ellenőrizze mindegyiket szögmérővel vagy szögmérő alkalmazással.

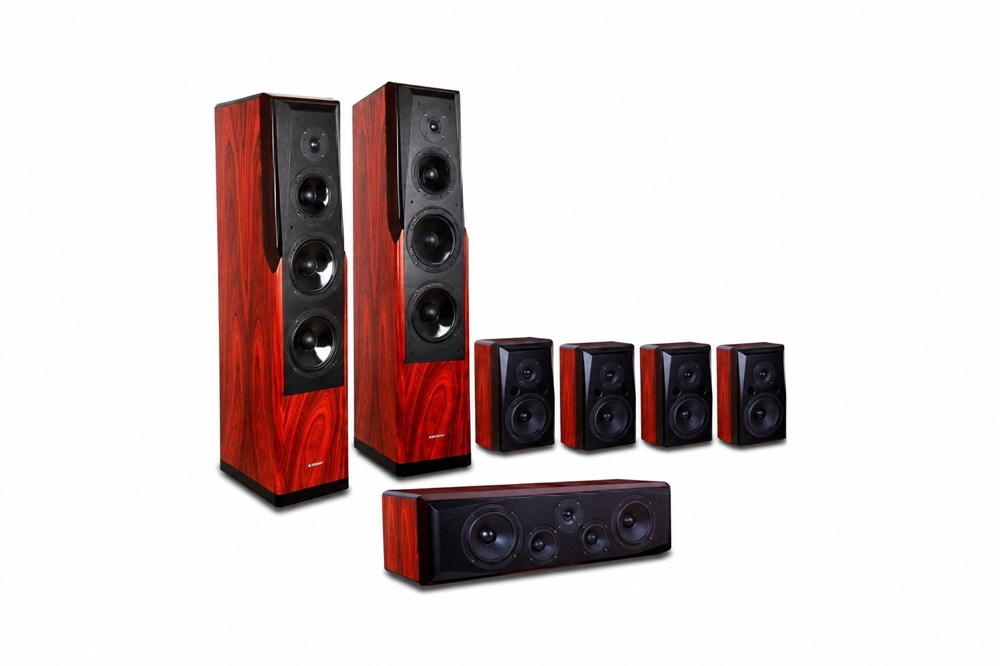

Egy Tonewinner TD-8 7.1 házi-mozi hangszórórendszer jól illeszkedik ezekhez az elvekhez, és a kalibrációbarát kialakítása segít a pontos szögek és szintek beállításában.

5.1.2 Elhelyezési szögek és magasságok

Az 5.1.2-es elrendezés biztosítja a legegyszerűbb utat a Dolby Atmos világába. Öt alapszintű hangszórót kell elhelyeznie fülmagasságban, és két mennyezeti hangszórót a hallgatói terület felett. Az alábbi összes szög a fő hallgatási pozícióra (MLP) vonatkozik. Mérje meg az egyes értékeket erről a ülésről, és jegyezze fel a számokat, mielőtt egyetlen lyukat is fúrna.

Alapszint: Bal, Közép és Jobb

Az első három hangszóró alkotja a teljes rendszer horgonyát. A Dolby 22–30°-os szöget határoz meg a bal és jobb oldali fő hangszórók számára, az MLP-től a hangszórók akusztikus középpontjáig mérve. Törekedjen az ablak közepére, nagyjából 26°-ra, ha a szobája ezt megengedi. A középső csatorna 0°-on helyezkedik el, közvetlenül az MLP előtt mindkét oldalon.

Mindhárom magassugárzót állítsa be ülési fülmagasságba, körülbelül 36–42 hüvelykre a padlótól. Tartsa mindhárom magassugárzót egy vízszintes vonalon. A fő hangszóróknál magasabbra vagy alacsonyabbra szerelt középső csatorna szétmossa a párbeszédek pásztázását az elülső színpadon.

A becsavarás itt fontos. Fordítsa befelé az egyes fő hangszórókat úgy, hogy a magassugárzó tengelye az MLP felé mutasson. Ez a beállítás élesebbé teszi az elülső képet, és simává tartja a bal-közép-jobb átmenetet. Egy Tonewinner TD-8 7.1 házi-mozi hangszórórendszer összehangolt elülső színpadi hangzást biztosít, így a három hangszóró tisztán olvad egybe, amint helyesen beállítja a szögeket.

Az MLP és az egyes első hangszórók közötti távolságnak egyenlőnek kell lennie. Használjon mérőszalagot, ne a szemét. A középvonal menti szimmetria stabil leképezést biztosít a szoba minden hallgatója számára.

Alapszint: Térhangzók 90–110 fokban

A térhangzók az MLP mellett és kissé mögötte helyezkednek el. A Dolby vízszintesen mérve 90–110°-ra helyezi őket az elülső középvonaltól. A 90°-os pozíció közvetlenül a oldala mellé helyezi az egyes térhangzókat. A 110°-os pozíció a fülek mögé húzza őket. Mindkettő működik, és a választás a szoba alakjától és az ülés helyétől függ.

Szerelje fel a térhangzókat ugyanabba a fülmagasságba, mint az első hármat, azaz 36–42 hüvelykre. Az összes öt alapszintű hangszóró egységes magassugárzó-magassága természetesnek tartja a pásztázást, ahogy a hangok elölről hátrafelé haladnak. Irányítsa az egyes térhangzók magassugárzóját az MLP felé, ne a szemközti falra.

Tartsa távol a térhangzókat a közeli falaktól és bútoroktól. Az oldalfalhoz nyomott hangszóró olyan korai visszaverődéseket hoz létre, amelyek elmosják a térhatású mezőt. Hagyjon néhány hüvelyk mozgásteret az egyes dobozoknak, ha az elrendezése ezt megengedi.

Az alábbi táblázat összefoglalja az 5.1.2-es alapszintű célokat a gyors áttekintés érdekében.

Mennyezeti: Két felső hangszóró 45 fokban

A két mennyezeti hangszóró kiegészíti az 5.1.2-es elrendezést. A Dolby 45°-os emelkedési szöget határoz meg az egyes felső hangszórók számára, ami 65°-nek felel meg a vízszintestől. Mérje meg ezt a szöget az MLP-től az egyes hangszórók akusztikus középpontjáig.

Helyezze a két felső hangszórót a bal és jobb oldali fő hangszórókkal egy vonalba. Vízszintes pozíciójuk tükrözi az elülső színpadot, így a mennyezeti effektek az alatta lévő alapszinttel lépést tartva pásztáznak. Szerelje fel őket 30–55 hüvelykre a fülmagasság felett, és irányítsa az egyes meghajtókat az MLP felé ahelyett, hogy egyenesen lefelé mutatnának.

Kövesse ezt a sorrendet mindkét mennyezeti pozíció rögzítéséhez:

1. Jelölje meg az MLP-t a padlón, és jegyezze fel az ülési fülmagasságát.
2. Mérjen ki 45°-os emelkedést az MLP-től a mennyezet felé egy szögmérő vagy szögmérő alkalmazás segítségével.
3. Ellenőrizze, hogy a rögzítési magasság a fülmagasság felett 30–55 hüvelyknyire van-e.
4. Ellenőrizze, hogy mindegyik felső hangszóró közvetlenül a hozzá tartozó fő hangszóró felett helyezkedik-e el.
5. Irányítsa mindkét hangszórót az MLP felé, és húzza meg a tartókonzolokat.

A Dolby útmutatása szerint az egyes felső hangszórók akusztikai középpontja legalább 2,4 m magasan van, nagyjából 1,2 m-rel az 1,2 m-es fülmagasság felett, megadott maximum nélkül.

A 8 láb vagy annál magasabb mennyezet megkönnyíti a 45°-os geometria elérését. Az alacsonyabb mennyezetek beszűkítik a rendelkezésre álló magassági tartományt, ezért először ellenőrizze a szöget, és szükség esetén módosítsa a vízszintes távolságot. Mozgassa a felső hangszórókat kissé előre vagy hátra a mennyezeten, hogy megőrizze a 45°-os emelkedési szöget a választott rögzítési magasságban.

A Tonewinner TD-8 7.1 házi mozi hangszórórendszer kiválóan támogatja ezt a két fejsugárzós konfigurációt. A kalibrációbarát kialakítás lehetővé teszi a felső pár távolságainak és szintjeinek finomhangolását, így a fej feletti réteg beolvad az alsó rétegbe, ahelyett, hogy felette lebegne.

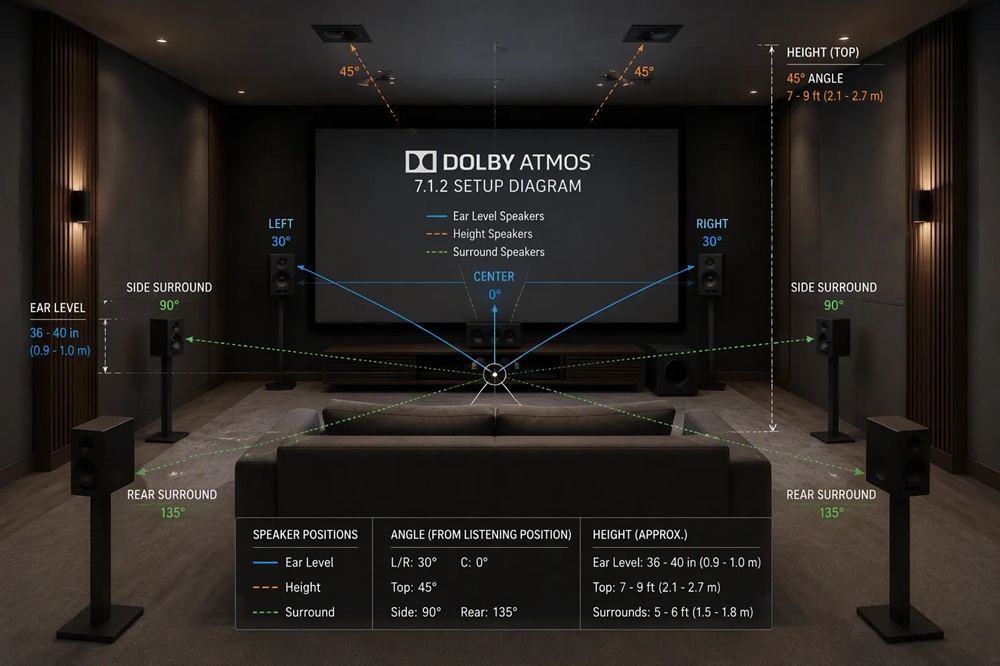

7.1.4 Elhelyezési szögek és magasságok

A 7.1.4-es elrendezés megduplázza a fej feletti lefedettséget, és két oldalsó sugárzóval egészíti ki az alsó réteget. Ekkor hét fülmagasságú hangszórót és négy mennyezeti hangszórót kell elhelyeznie. Minden szög továbbra is a fő hallgatási pozícióból (MLP) sugárzik, ezért először jelölje meg azt az ülést, és mérjen az ülő fülmagasságtól.

Alsó réteg: Első és oldalsó sugárzók

A 7.1.4-es rendszer első színpada megegyezik az 5.1.2-es elrendezéssel. Helyezze a bal és jobb oldali fő hangszórókat 22–30°-ra az MLP-től, a középső csatornát pedig 0°-ra. Állítsa be mindhárom magassugárzót az ülő fülmagasságba, ami körülbelül 36–42 hüvelyk. Fordítsa befelé mindkét fő hangszórót úgy, hogy a magassugárzó tengelye az MLP-re mutasson.

Az oldalsó sugárzók 90–110°-ra helyezkednek el az elülső középvonaltól, közvetlenül az ülés mellett vagy kissé mögötte. Szerelje fel őket ugyanolyan fülmagasságba, mint az első hármat. Irányítsa az egyes magassugárzókat az MLP felé, és tartsa a dobozokat néhány hüvelyknyire az oldalsó falaktól.

A két hátsó sugárzó teszi teljessé a hétcsatornás alsó réteget. A Dolby 135–150°-ra helyezi őket az elülső középvonaltól, az MLP mögé. Irányítsa őket befelé a hallgatóülés felé. Tartsa a magassugárzóikat ugyanazon a 36–42 hüvelykes vonalon, mint az alsó réteg többi részét. A következetes magasság mind a hét hangszóró esetében zökkenőmentessé teszi a pásztázást, ahogy a hangok a képernyőtől a hátsó fal felé utaznak.

A szimmetria fontosabb egy 7.1.4-es helyiségben, mint egy 5.1.2-esben. Mérje meg a távolságot az MLP-től az egyes sugárzópárokig, és egyeztesse a bal és jobb oldali értékeket. Néhány hüvelykes eltérés az egyik oldalra húzza a sugárzó képét.

Fej felett: Négy felső hangszóró 45 és 135 fokban

A négy fej feletti hangszóró különálló első és hátsó magassági csatornákat biztosít. A Dolby 7.1.4-es fej feletti beállítási útmutatója négy magassági csatornát erősít meg: bal és jobb oldali felső elülső fej feletti hangszórók, valamint bal és jobb oldali felső hátsó fej feletti hangszórók. Az útmutató azt is javasolja, hogy minden egyes hangszórót egy központi ülőhely felé irányítsanak.

Helyezze a felső elülső párt 45°-os emelkedésbe az MLP elé, ami vízszintesen 65°-nak felel meg. Helyezze a felső hátsó párt 135°-ba az MLP mögé. A 135°-os érték a vízszintes szöget méri az MLP körül, így a hátsó felső hangszórók tükrözik az elülső párt az ülésén keresztül. Szerelje fel mind a négy felső hangszórót 30–55 hüvelyknyire a fülmagasság felett, és irányítsa az egyes hangszórókat az MLP felé.

A Dolby hivatalos emelkedési szögei a négy magassági csatorna számára a felső elülső és a felső hátsó hangszórókat is a 65° és 100° közötti tartományba helyezik, a beülő hallgató fülmagasságától mérve. 65°-ban a hangszóró határozottan a középút előtt vagy mögött marad. 100°-ban átlépi a függőleges helyzetet, amit csak szögletes terelőlapokkal vagy fali tartókkal érhet el. Ezek a szélesebb szögek keltik azt az érzetet, hogy a fej feletti hang előre- és hátrafelé terjed, ahelyett, hogy közvetlenül a feje fölött ülne.

Használja ezt a táblázatot munkaterületként. Kezdje 65°-ról mindkét pár esetében, és csak akkor állítsa be 100° felé, ha a mennyezet magassága és a tartók ezt lehetővé teszik. Egy standard 8 láb magas mennyezet általában a tartomány alsó határához közel helyezi el a felső hangszórókat. A magasabb mennyezetek jobban megnyitják a tartományt.

Kövesse ezt a sorrendet mind a négy fej feletti hangszóró beállításához:

1. Jelölje meg az MLP-t, és rögzítse az ülő fülmagasságot.
2. Mérjen ki 45°-os emelkedést a mennyezet felé a felső elülső pár számára.
3. Mérjen ki 135°-ot az MLP körül a felső hátsó pár számára.
4. Ellenőrizze, hogy minden egyes rögzítési pont 30–55 hüvelyknyire van-e a fülmagasság felett.
5. Igazítsa az egyes felső hangszórókat a hozzá tartozó alsó hangszóróhoz, ahol a helyiség ezt lehetővé teszi.
6. Irányítsa mind a négy hangszórót az MLP felé, és húzza meg a tartókat.

A felső elülső párnak a bal és jobb oldali fő hangszórók fölött kell elhelyezkednie. A felső hátsó párnak a hátsó sugárzók fölött és kissé azok kintebb kell elhelyezkednie. Ez az igazítás lehetővé teszi, hogy a fej feletti tárgyak az alábbi alsó réteggel összhangban mozogjanak.

A TD-8 7.1 házi mozi hangszórórendszer kiválóan illeszkedik ehhez a négy fej feletti elrendezéshez. A kalibrációbarát kialakítás lehetővé teszi külön távolságok és szintek beállítását a felső elülső és a felső hátsó párok számára, így a magassági réteg összeolvad az alsó réteggel ahelyett, hogy leváltnak tűnne.

Mielőtt véglegesítené a mennyezeti tartót, szögmérővel vagy szögmérő alkalmazással ellenőrizze a 45°-os elülső és a 135°-os hátsó pozíciókat.

9.3.4 Elhelyezési szögek és magasságok

A 9.3.4-es elrendezés kilenc csatornára bővíti az alsó réteget, és egy harmadik mélynyomót ad hozzá. Megtartja a 7.1.4-es elrendezésből származó négy fej feletti hangszórót. Mérjen meg minden szöget a fő hallgatási pozícióból (MLP) ülő fülmagasságban.

Alsó réteg: Széles és hátsó sugárzók

Az elülső széles sugárzók kitöltik a rést a fő hangszórók és az oldalsó sugárzók között. A Dolby nagyjából 60°-ra helyezi őket az elülső középvonaltól. Állítsa be a magassugárzóikat ülő fülmagasságba, körülbelül 36–42 hüvelyknyire, és mindegyik hangszórót irányítsa az MLP felé.

A hátsó sugárzók 135–150°-ra helyezkednek el az MLP mögött, igazodva a 7.1.4-es pozíciókhoz. Tartsa mind a kilenc alsó magassugárzót egy vízszintes vonalon. A középvonal szerinti szimmetria stabil képet biztosít minden ülés számára.

Mennyezeti: Négy felső hangszóró

A mennyezeti réteg megismétli a 7.1.4-es geometriát. Szerelje fel az első felső párt 45°-os emelkedési szögben az MLP elé, ami a vízszintestől számítva 65°-nak felel meg. Helyezze a hátsó felső párt 135°-ra az MLP mögé. Állítsa mind a négy felső hangszórót 30–55 hüvelykkel a fülmagasság fölé, és irányítsa mindegyik hangszórókónt az MLP-re.

Három mélynyomó elhelyezése

A három mélynyomó több ülőhelyen is elsimítja a szobamódusokat. Helyezzen egy-egy mélynyomót az első sarkok közelébe, a harmadikat pedig a hátsó fal vagy az oldalfal mentén. Futtassa le a vevőegység kalibrációs programját, majd fülre állítsa be az egyes mélynyomók szintjét és késleltetését. A Tonewinner TD-8 7.1 házimozi hangfalszerkezet kalibrációbarát alapot biztosít ehhez a több mélynyomós elrendezéshez.

A TD-8 7.1 házimozi hangfalszerkezet kalibrálása és szintegyeztetése

A szögek és a magasságok határozzák meg a geometriát. A kalibrálás révén minden hangszóró egyetlen rendszerként működik. A TD-8 7.1 házimozi hangfalszerkezet jól reagál a gondos beállításra, és néhány kimért lépéssel rögzíthető a pontos időzítés és a kiegyensúlyozott szintek.

Távolságok és késleltetések beállítása

A távolságbeállítások jelzik a vevőegységnek, hogy az egyes hangszórók hangja mennyi idő alatt éri el a fülét. Kövesse ezt a sorrendet:

1. Nyissa meg a Speaker Distance (Hangszóró-távolság) vagy Speaker Delay (Hangszóró-késleltetés) menüt a vevőegység beállításaiban.
2. Mérje meg a távolságot az egyes hangszórók előlapjától a füléig a hallgatási pozícióban. Tartsa a mérőszalagot a talajjal párhuzamosan, és a normál ülő testhelyzetéből mérjen.
3. Adja meg az egyes értékeket. A legtöbb vevőegység 0,5 láb léptéket fogad el, a jobb modellek pedig 0,1 láb felbontást tesznek lehetővé.
4. Állítsa a mélynyomót a tényleges távolságára plusz körülbelül 7 lábra. Ez az eltolás figyelembe veszi a basszusvisszaverődéseket 80 Hz-es keresztváltási frekvenciánál.

Egy felhasználó az összes hangszórót a középső csatornához igazította időben, majd egy időzítési csipogással addig korrigálta a távolságokat, amíg az eredmények körülbelül egy hüvelyken belülre nem kerültek. A fülmagasságban végzett lézeres mérés igazolta a vevőegység számait.

Hangszóró-szintek egyeztetése

Kalibrálja az egyes hangszórókat körülbelül 75 dB-re egy SPL-mérővel, a mélynyomót pedig állítsa 77 dB közelébe. Ellenőrizze manuálisan a vevőegység automatikus beállítási eredményeit, mert az iránymikrofonok tévesen érzékelhetik a helyiséget. Tápláljon ismert teszthangokat egy lemezről a vevőegységbe, és kalibráljon 0 dB-es hangerő-beállításnál. Egy mérőmikrofon, mint például az UMIK-1, biztosítja a legkonzisztensebb eredményeket.

Szögek ellenőrzése szögmérővel vagy alkalmazással

Ellenőrizzen minden mennyezeti szöget még egyszer, utoljára. Egy szögmérő vagy egy telefonos szögmérő alkalmazás megerősíti a 45°-os emelkedési és a 135°-os hátsó pozíciókat. Az itt vétett apró hibák elmoshatják a magassági réteget, ezért a befejezés előtt mindenképpen ellenőrizze.

Szerelje fel a mennyezeti hangszórókat 45°-os emelkedési szögben (a vízszintestől 65°-ra), 30–55 hüvelykkel a fülmagasság felett. A főréteg csipogóit tartsa ülő fülmagasságban. Az 5.1.2-es elrendezés két felső hangszórót használ 45°-os szögben. A 7.1.4-es elrendezés négy felső hangszórót használ: kettőt elöl 45°-ban, kettőt pedig hátul 135°-ban. A 9.3.4-es elrendezés széles háttérhangszórókat és egy harmadik mélynyomót tesz hozzá. A Tonewinner TD-8 7.1 házimozi hangfalszerkezet és annak kalibrációbarát kialakítása megkönnyíti a pontos szögigazítást. Ellenőrizze a elhelyezést egy beállítási útmutatóval vagy egy professzionális telepítővel.

GYIK

Mi a pontos mennyezeti szög a Dolby Atmos hangszórókhoz?

Szerelje fel a mennyezeti hangszórókat 45°-os emelkedési szögben, ami a vízszintestől számítva 65°-nak felel meg. Mérje ezt a szöget a fő hallgatási pozíciótól az egyes felső hangszórók akusztikai középpontjáig.

Milyen magasan kell elhelyezkedniük a Dolby Atmos mennyezeti hangszóróknak a fülmagasság felett?

Helyezze a mennyezeti hangszórókat 30–55 hüvelykkel az ülő fülmagasság fölé. Irányítsa mindegyik hangszórókónt a fő hallgatási pozícióra. A Dolby az akusztikai középpont minimális magasságát 2,4 m-ben határozza meg, megadott maximum nélkül.

A Dolby Atmos mennyezeti hangszóróknak egyenesen lefelé kell mutatniuk?

Nem. Döntse mindegyik mennyezeti hangszórókónt a fő hallgatási pozíció felé. A közvetlen irányítás élesíti a magassági leképezést, és a mennyezeti pásztázásokat az alatta lévő főréteghez rögzíti.
